ناودانی UPE چیست؟

در دنیای پیشرفته مهندسی و ساخت‌وساز، انتخاب مصالح مناسب نقشی حیاتی در پایداری، دوام و بهره‌وری اقتصادی پروژه‌ها ایفا می‌کند. پروفیل‌های فولادی به عنوان اسکلت اصلی بسیاری از سازه‌ها، تنوع بالایی دارند. در میان این پروفیل‌ها، ناودانی UPE به عنوان یک استاندارد اروپایی مدرن، جایگاه ویژه‌ای پیدا کرده است. اما ناودانی UPE دقیقاً چیست و چه چیزی آن را از پروفیل‌های مشابه مانند UPN متمایز می‌کند؟

این مقاله یک راهنمای کامل برای شناخت این مقطع فولادی است. از تعریف اولیه و مشخصات فنی گرفته تا کاربردهای عملی و مزایای کلیدی آن، تمام جنبه‌های مهم را پوشش خواهیم داد تا شما را در انتخاب هوشمندانه یاری کنیم.

ناودانی UPE به زبان ساده

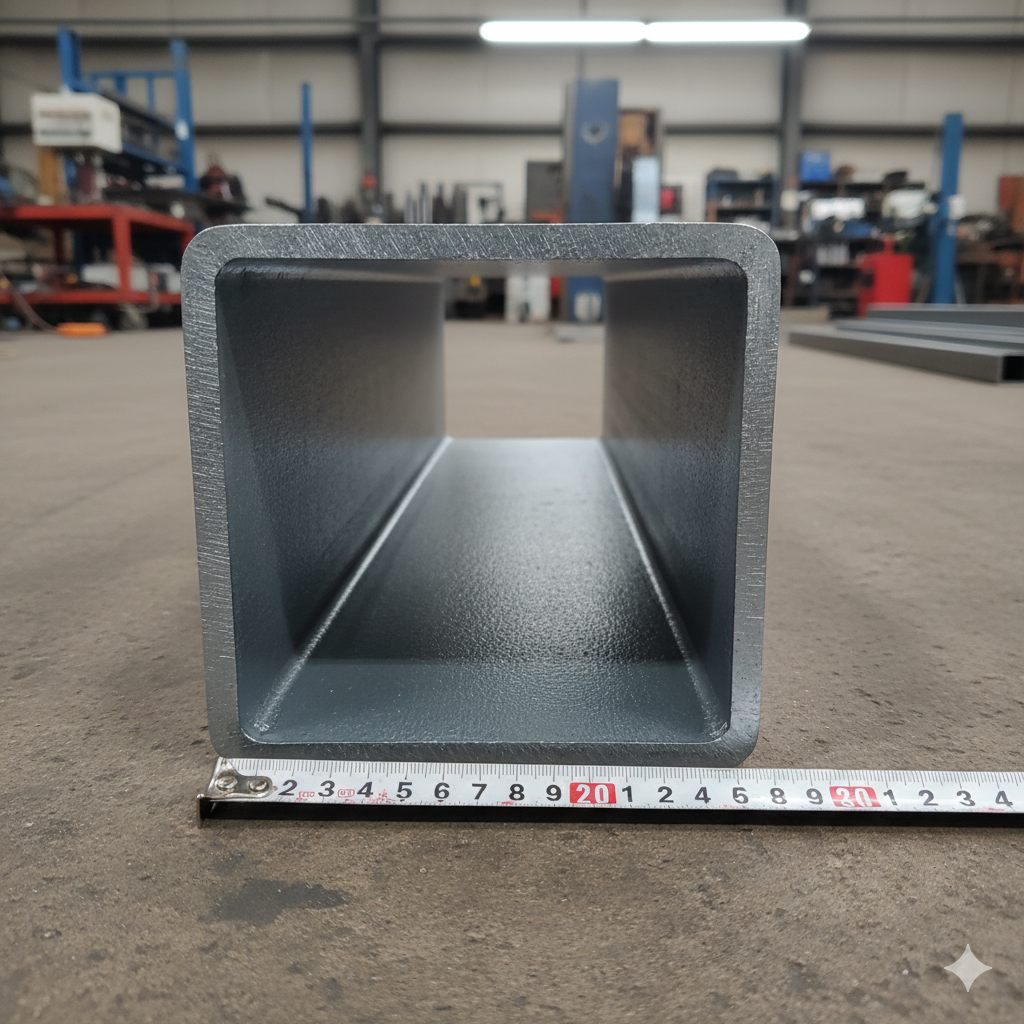

ناودانی UPE (U Profile European) یک پروفیل فولادی نورد گرم به شکل حرف U است که ویژگی اصلی و متمایزکننده آن، موازی بودن سطح داخلی و خارجی بال‌ها (Parallel Flanges) است. این طراحی مدرن برخلاف ناودانی‌های سنتی UPN است که بال‌های آن‌ها دارای یک شیب داخلی هستند.

حرف "U" در نام آن به شکل ظاهری پروفیل، "P" به موازی بودن بال‌ها (Parallel) و "E" به استاندارد اروپایی (European) اشاره دارد. این پروفیل‌ها بر اساس استاندارد DIN 1026-2 تولید می‌شوند و دارای ابعاد، وزن و تلرانس‌های کاملاً مشخصی هستند که استفاده از آن‌ها را در محاسبات مهندسی دقیق و قابل اعتماد می‌سازد.

مشخصات فنی و استانداردهای کلیدی ناودانی UPE

برای استفاده صحیح از هر مقطع فولادی، آشنایی با مشخصات فنی آن ضروری است. ناودانی‌های UPE نیز از این قاعده مستثنی نیستند.

استاندارد تولید

مهم‌ترین استاندارد حاکم بر تولید ناودانی UPE، استاندارد DIN 1026-2 است. این استاندارد تمام جزئیات مربوط به ابعاد، وزن واحد طول، و تلرانس‌های مجاز را برای سایزهای مختلف (از UPE 80 تا UPE 400) مشخص می‌کند.

گردهای فولادی رایج

این پروفیل‌ها معمولاً از فولادهای ساختمانی با گریدهای مختلف تولید می‌شوند که رایج‌ترین آن‌ها عبارتند از:

• S235JR: یک فولاد ساختمانی استاندارد با حداقل تنش تسلیم ۲۳۵ مگاپاسکال که برای کاربردهای عمومی مناسب است.

• S275JR: فولادی با حداقل تنش تسلیم ۲۷۵ مگاپاسکال که استحکام بیشتری نسبت به گرید قبلی دارد.

• S355J2: فولادی با استحکام بالا و حداقل تنش تسلیم ۳۵۵ مگاپاسکال که برای سازه‌های تحت بارگذاری سنگین و شرایط سخت‌تر استفاده می‌شود.

تفاوت اساسی ناودانی UPE و UPN: کدام یک انتخاب بهتری است؟

بسیاری از افراد ناودانی UPE را با UPN اشتباه می‌گیرند، در حالی که این دو تفاوت‌های ساختاری مهمی دارند که بر عملکرد و کارایی آن‌ها تأثیر مستقیم می‌گذارد.

نتیجه‌گیری مقایسه: به طور کلی، ناودانی UPE به دلیل طراحی مهندسی‌شده و مدرن، گزینه‌ای کارآمدتر، سبک‌تر و اقتصادی‌تر برای اکثر کاربردهای امروزی است. سهولت در اجرا و اتصالات، یکی از بزرگترین مزایای آن در کارگاه‌های ساختمانی است.

مزایای کلیدی استفاده از ناودانی UPE

انتخاب UPE در پروژه‌های مختلف، مزایای قابل توجهی به همراه دارد:

1. بهره‌وری سازه‌ای بالا: نسبت استحکام به وزن بالاتری دارد که به معنای استفاده از فولاد کمتر برای دستیابی به مقاومت مشابه و در نتیجه کاهش وزن کلی سازه و هزینه‌هاست.

2. سادگی در اتصالات: سطوح صاف و موازی، فرآیند نصب، پیچ و مهره کردن و جوشکاری را به شدت ساده کرده و نیاز به قطعات اضافی مانند واشرهای شیب‌دار را از بین می‌برد.

3. تطبیق‌پذیری بالا: به راحتی با سایر پروفیل‌های استاندارد مانند تیرآهن‌های IPE و HEB ترکیب می‌شود و امکان طراحی سازه‌های مدولار و پیچیده را فراهم می‌کند.

4. استانداردسازی دقیق: تولید تحت استانداردهای معتبر اروپایی، کیفیت و ابعاد یکنواخت را تضمین کرده و محاسبات مهندسی را قابل اعتمادتر می‌سازد.

کاربردهای رایج ناودانی UPE در صنعت و ساختمان

به لطف ویژگی‌های منحصر به فرد، ناودانی UPE در طیف وسیعی از پروژه‌ها مورد استفاده قرار می‌گیرد:

• ساخت خرپاها و ستون‌ها: به عنوان اعضای فشاری و کششی در سازه‌های فضاکار و خرپاها.

• تیرهای فرعی در سقف‌ها: برای انتقال بار از کف به تیرهای اصلی.

• قاب‌ها و شاسی‌های صنعتی: در ساخت شاسی ماشین‌آلات سنگین، تریلرها و تجهیزات صنعتی.

• ساختمان‌های تجاری و مسکونی: در ساخت نعل درگاه‌ها، قاب در و پنجره و تقویت سازه‌های بتنی.

• پروژه‌های بازسازی: برای مقاوم‌سازی و تقویت سازه‌های قدیمی.

• ساخت پل‌های کوچک و سکوها: به عنوان تیرهای باربر در دهانه‌های کوتاه.

راهنمای خرید ناودانی UPE

هنگام خرید این محصول، به نکات زیر توجه کنید:

• بررسی گواهی کیفیت: از فروشنده بخواهید گواهی فنی (Certificate) محصول را که شامل گرید فولاد و استانداردهای تولید است، ارائه دهد.

• کنترل ابعادی: ابعاد کلیدی مانند ارتفاع، عرض بال و ضخامت جان را با جداول استاندارد مطابقت دهید.

• بررسی ظاهری: سطح پروفیل نباید دارای ترک، زنگ‌زدگی عمیق یا تابیدگی باشد.

• خرید از منابع معتبر: برای اطمینان از کیفیت و قیمت مناسب، از تولیدکنندگان و تامین‌کنندگان معتبر خرید کنید.

جمع‌بندی نهایی

ناودانی UPE تنها یک پروفیل فولادی نیست؛ بلکه یک راه‌حل مهندسی مدرن برای ساخت سازه‌هایی سبک‌تر، مقاوم‌تر و اقتصادی‌تر است. با بال‌های موازی که اتصالات را ساده می‌کند و نسبت استحکام به وزن بهینه، این پروفیل به شایستگی جایگزین استانداردهای قدیمی‌تر مانند UPN شده است. چه در حال ساخت یک ساختمان مسکونی باشید و چه در حال طراحی یک شاسی صنعتی پیچیده، درک صحیح از ویژگی‌ها و مزایای ناودانی UPE به شما کمک می‌کند تا بهترین تصمیم را برای پروژه خود بگیرید و از دوام و کارایی سازه خود اطمینان حاصل کنید.
