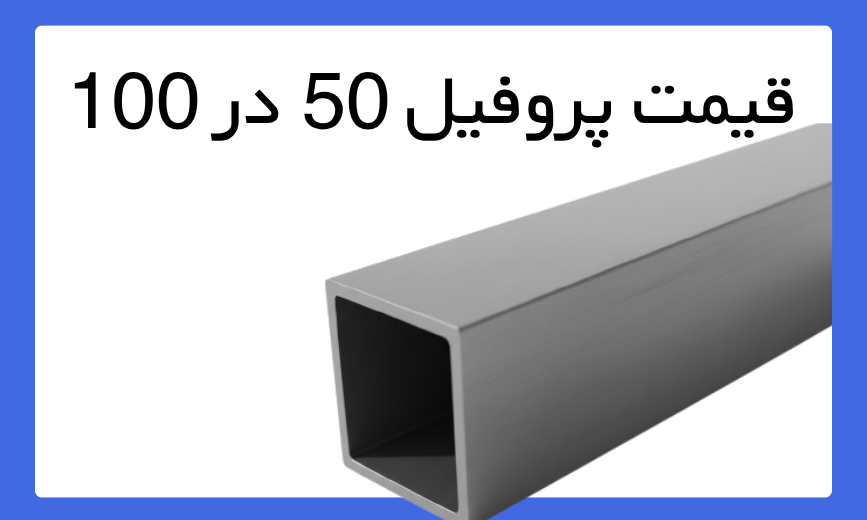

پروفیل 50*100، که با نام رایج قوطی 5*10 سانتیمتر نیز شناخته میشود، یک مقطع فولادی مستطیلی سنگین و کاملاً سازهای است. این محصول به دلیل ارتفاع 10 سانتیمتری، دارای ممان اینرسی (Moment of Inertia) فوقالعاده بالایی است و به طور خاص برای مقاومت در برابر «خمش» (Bending) طراحی شده است. از قوطی 50 در 100 به طور گسترده به عنوان «تیر» (Beam) برای پوشش دهانههای بلند، اعضای اصلی خرپاها (Truss) و در اسکلتبندیهای صنعتی سنگین استفاده میشود. قیمت پروفیل 50*100 مستقیماً به ضخامت ورق آن (معمولاً 3 میل به بالا) بستگی دارد.
مهمترین فاکتور در خرید و محاسبه قیمت قوطی 50 در 100، وزن آن است که مستقیماً به ضخامت ورق سیاه (نورد گرم) بستگی دارد. این پروفیل در دو طول 6 متری و 12 متری (رایج برای تیر و خرپا) تولید میشود.
| ضخامت (میلیمتر) | نوع ورق (رایج) | وزن شاخه 6 متری (کیلوگرم) | وزن شاخه 12 متری (کیلوگرم) |
| 3.0 mm (3 میل) | سیاه (نورد گرم) | ~ 42.4 کیلوگرم | ~ 84.8 کیلوگرم |
| 4.0 mm (4 میل) | سیاه (نورد گرم) | ~ 56.5 کیلوگرم | ~ 113.0 کیلوگرم |
| 5.0 mm (5 میل) | سیاه (نورد گرم) | ~ 70.6 کیلوگرم | ~ 141.2 کیلوگرم |
| 6.0 mm (6 میل) | سیاه (نورد گرم) | ~ 84.8 کیلوگرم | ~ 169.6 کیلوگرم |
توجه: وزنهای فوق بر اساس استاندارد تولید و تقریبی هستند. در بارهای سنگین، محاسبه قیمت نهایی حتماً بر اساس وزن باسکول انجام میشود.
پروفیل 50*100 یک محصول مهندسیشده است. ارتفاع 10 سانتیمتری آن مقاومت فوقالعادهای در برابر خمش (Bending) ایجاد میکند. این یعنی میتواند بارهای سنگین را در فواصل طولانی (دهانههای بلند) تحمل کند، بدون اینکه دچار "شکم دادن" یا خیز (Deflection) شود.
خرپاسازی سنگین (Heavy Truss):
کاربرد اصلی: به عنوان اعضای اصلی (بالایی و پایینی یا Chords) در ساخت خرپاهای فلزی با دهانه بلند برای سقف سولهها، انبارها و سالنهای ورزشی.
تیرهای اصلی و فرعی (Beams & Joists):
به عنوان تیرهای اصلی در اسکلت سقفهای صنعتی و نیمطبقههای سنگین.
در بسیاری از طراحیها، میتواند به عنوان جایگزین اقتصادیتر برای تیرآهن IPE با سایز متوسط (مانند IPE 14 یا IPE 16) عمل کند.
اسکلتبندی صنعتی:
ساخت فریم و شاسی ماشینآلات سنگین، پایههای جرثقیل سقفی سبک، و گنتریها.
این مهمترین سوال مهندسی در این رده است. این دو پروفیل گاهی وزنهای نزدیکی دارند اما کاربردشان کاملاً متضاد است:
قوطی 100در100 (10در10):
شکل: مربعی
تخصص: مقاومت در برابر فشار (ستون). چون شکل آن متقارن است، بهترین گزینه برای استفاده به عنوان ستون عمودی (پایه) است.
قوطی 50در100 (5در10):
شکل: مستطیلی کشیده
تخصص: مقاومت در برابر خمش (تیر). این پروفیل به طور واضح برای استفاده به عنوان تیر افقی (سقف) طراحی شده است.
توصیه اکید آهن آرنا: هرگز از پروفیل 50*100 به عنوان ستون استفاده نکنید. این مقطع در راستای 5 سانتیمتری خود بسیار ضعیف است و به راحتی دچار «کمانش» (Buckling) میشود.
برای ستون (عمودی) از 100*100 استفاده کنید.
برای تیر (افقی) از 50*100 استفاده کنید.
هنگام استعلام قیمت پروفیل 50*100، حتماً این موارد را با کارشناس فروش ما چک کنید:
ضخامت دقیق (گوشت): این مهمترین فاکتور است. تفاوت قیمت بین ضخامت 4 میل (56.5 کیلو) و 5 میل (70.6 کیلو) بسیار زیاد است (بیش از 25% اختلاف وزنی).
طول شاخه: مشخص کنید که شاخه 6 متری نیاز دارید یا 12 متری. تیرهای 12 متری یکپارچه، استحکام سازه را بالاتر برده و پرت کار را کاهش میدهند.
کاربرد: حتماً تأیید کنید که پروفیل را برای «تیر» یا «خرپا» نیاز دارید تا کارشناس ما از صحت انتخاب شما مطمئن شود.
